Niederspannung

Wir produzieren Niederspannungsschaltanlagen und –Schaltgeräte für Energie-Versorgungsunternehmen, Stadtwerke, Kommunen und Industrie weltweit nach DIN EN 61439 (VDE 0660 Teil 600) und garantieren Ihnen eine sichere, zuverlässige und wirtschaftliche Energieversorgung.

Niederspannungs-Schaltanlagen nach EN/IEC/DIN 61439: Teil 1 und 2

  • geschlossene Schaltanlagen (bis 6300 A)
  • offene Gerüstbauweisen für Kompaktstationen
  • Kabel- und Festplatzverteilerschränke



Niederspannungs-Schaltgeräte:

  • Sicherungs-Lasttrennschalter
  • Schalt- und Sicherungsleisten



Hier finden Sie alle Schaltgeräte und Schaltanlagen bis 1 kV einschließlich Zubehör und Optionen:

NSP Schaltgeräte

Niederspannungs-Schaltgeräte

geprüft nach DIN/EN 60947 bis 690 V, bis 1445 A, bis 100 kA Kurzschluss-Ein-/Ausschaltvermögen

NSP Schaltanlagen

Niederspannungs-Schaltanlagen (PSC*)

geprüft nach DIN/EN/IEC 61439 Teil 1 und Teil 2 bis 690 V, bis 6300 A, bis 150 kA Icw (*Power-Switchgear and Controlgear assemblies)

NSP-Einsparungsrechner



Kundeninformation zu Technical Report DIN IEC/TR 63196







Qualität hat bei DRIESCHER Tradition und zahlt sich aus

Nachhaltigkeit ist seit Jahren für viele Unternehmen ein Fokusthema, das zudem kontinuierlich an Bedeutung gewinnt. Was muss getan werden, um ressourcenschonender zu produzieren? Wie können die hergestellten Produkte effizienter werden?

Bei der Konstruktion und Herstellung von Niederspannungs-Schaltgerätekombinationen geht seit Jahren der Trend in Richtung Minimierung der mechanischen Konstruktion, um z.B. den Rohstoff Kupfer ressourcenschonend einzusetzen. Somit werden Materialkosten unmittelbar verringert, aber es entstehen zugleich Effekte, welche über eine längere Betriebszeit zu betrachten sind. Vor allem die Reduktion des Sammelschienenquerschnitts spielt eine nicht zu unterschätzende Rolle dabei.

Mit den Niederspannungsverteilungen von DRIESCHER haben wir schon seit Jahren Schaltgerätekombinationen nach IEC 61439-1 und -2 im Programm. Aber warum ist das erwähnenswert? DRIESCHER verbaut seit jeher, wie z.B. im Niederspannungs-Sicherungs-Lastschalter 403, Kupferschienen gemäß den internen Konstruktionsrichtlinien. Diese Ausführung bietet den Vorteil, dass die Schaltgeräte auch in geschlossenen Räumen bzw. Schrankbauformen mit dem Bemessungsbelastungsfaktor (RDF) 1,0 betrieben werden können. Das bedeutet: Sie können dauerhaft und permanent ihren Bemessungsstrom führen, ohne dabei thermisch überlastet zu werden.

Herkömmliche Schaltgeräte, die für den gleichen Bemessungsstrom ausgelegt sind, aber über einen geringeren Belastungsfaktor verfügen, sind in den jeweiligen Schaltgerätekombinationen dauerhaft nur mit reduziertem Bemessungsstrom belastbar.

Dieser Sachverhalt kann sich ungünstig auf die Abmessungen von Sammelschienen, Schaltgerätekombinationen und somit auf ganze fabrikfertige Stationen auswirken. Unsere Schaltgeräte stehen für niedrige Verluste. Somit wird das Gerät bzw. die Anlage deutlich effektiver und nachhaltiger betrieben.

Deshalb lohnt es sich, unterschiedliche Kupferquerschnitte aus ökonomischer und ökologischer Gesamtsicht genauer zu betrachten, insbesondere auch vor dem Hintergrund kontinuierlich steigender Energiepreise für Industrie und Privatkunden.























Hierzu ein Rechenbeispiel:

Bei Anschaffung einer Niederspannungsverteilung mit 1250 A, ausgestattet mit dem von Driescher laut internen Konstruktionsrichtlinien empfohlenen Kupferquerschnitt, statt des Basisquerschnitts, ergibt sich aufgrund der geringeren Verlustleistung und stetig steigender Energiepreise über eine unterbrechungsfreie Laufzeit von 35 Jahren ein Kostenvorteil von 2.758 €. Mit der Option 2 (erweiterter Querschnitt) entsteht über den gesamten Lebenszyklus betrachtet ein Einspareffekt von 4.313 €, was bei 150 NSP – Verteilungen eine Einsparung von 646.950 € bedeutet.

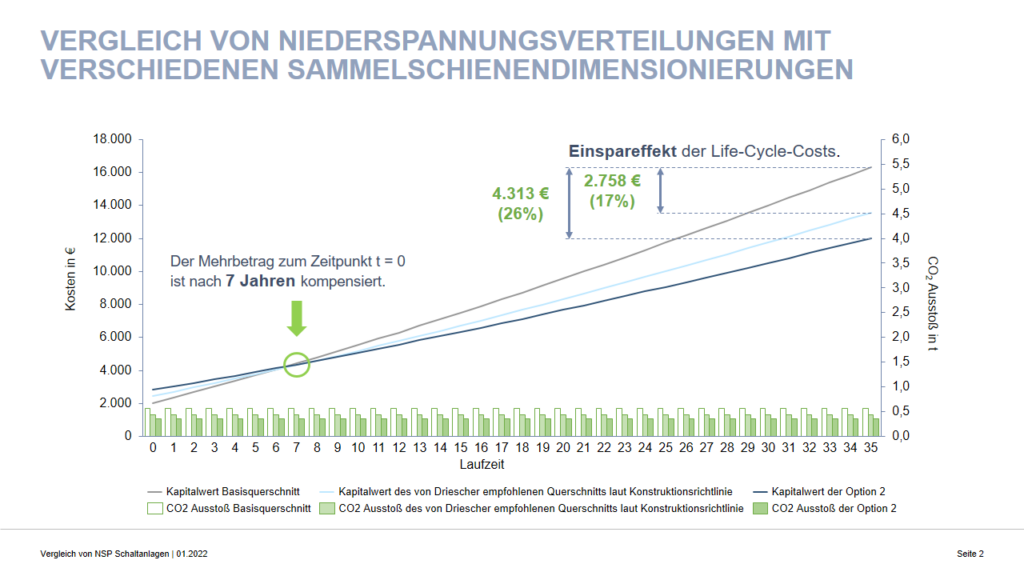

Auch wenn die Schaltgerätekombination mit verbautem Basisquerschnitt bei Anschaffung zunächst Kostenvorteile hat, wird, wie die unten stehende Grafik zeigt, der zum Zeitpunkt t = 0 für eine Anlage mit empfohlenem Kupferquerschnitt investierte Mehrbetrag bereits nach 7 Jahren kompensiert.

Darüber hinaus liefert die Anwendung der Konstruktionsrichtlinien der Firma Driescher einen immer wichtiger werdenden positiven ökologischen Effekt, wodurch CO2 Emissionen jährlich um bis zu 0,13 t reduziert werden können. Bei Option 2 (erweiterter Querschnitt) sogar um 0,2 t. Daraus ergibt sich, auf eine Zeitspanne von 35 Jahren gesehen, eine Einsparung zwischen 4 t und 7 t gegenüber dem Basisquerschnitt.























Effizienzbetrachtungen werden seit Jahren in unseren internen Richtlinien berücksichtigt und in Zukunft immer mehr an Bedeutung gewinnen. Dies bestätigen neu erschienene technische Regeln – z.B. IEC/TR 63196:2020 „Niederspannungsschaltgeräte und deren Niederspannungs-Schaltgerätekombinationen – Energieeffizienz“*.

*Quelle: DIN IEC/TR 63196 VDE 0660-3196:2021-05

Nehmen Sie zu diesem Thema Kontakt mit uns auf! Wir beraten Sie gerne.




NSP-Einsparungsrechner

























Bild: Felix Mittermeier

Unser Einsparungsrechner dient Ihnen als Nachweismethode zur Entlastung der Ökologie durch den Einsatz von DRIESCHER-Produkten. Sie können berechnen, welche Einsparungen (Kosten sowie CO2-Ausstoss) Sie durch die DRIESCHER Konstruktionsrichtlinie gegenüber einer Basis-Sammelschienen-Auslegung bzw. einer erweiterten Sammelschiene erzielen können. Wir haben für die Berechnung eine Lebensdauer von 35 Jahren angenommen.

Hinweis:  Bei der Berechnung sind steigende Energiepreise, Zinseszinseffekte und Bezug zu den Anschaffungskosten nicht dargestellt.



Falls Sie von uns ein konkretes Angebot entsprechend Ihrer Auslegung erhalten möchten, nehmen Sie Kontakt mit uns auf! Wir beraten Sie gerne.
